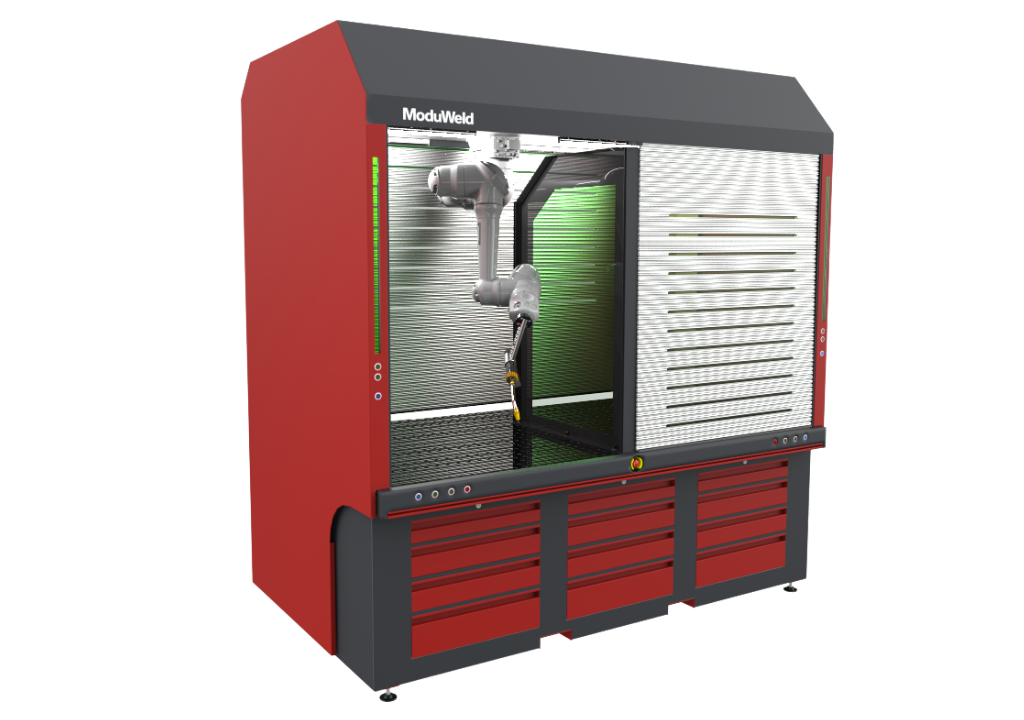

Zrobotyzowany system spawania 3-stanowiskowy 360°.
ModuWeld™ Modular Welding Cell to modułowe, elastyczne stanowisko automatycznego spawania zaprojektowane specjalnie do detali małoseryjnych i produkcji o dużej zmienności. Integruje procesy MAG, MIG i Laser komórce roboczej, tworząc spójną platformę technologiczną dla rodzin wyrobów.
Konstrukcja stanowiska, modułowe oprzyrządowanie, obrotniki oraz organizacja pracy operator–robot umożliwiają ciągłość procesu — operator przygotowuje kolejny detal, gdy robot realizuje spawanie. To fizyczne i organizacyjne rozwiązanie problemu przezbrojeń, logistyki detalu i powtarzalności jakości.
ModuWeld™ nie jest celą z robotem — jest elementem systemu ekonomicznego spawania w produkcji małoseryjnej.
Oświetlenie sygnalizacyjne maszyny zostało zaprojektowane zgodnie z wymaganiami PN-EN 60204-1 oraz PN-EN ISO 13850.
Odciąg dymów spawalniczych został zaprojektowany zgodnie z wymaganiami PN-EN ISO 15012- 1 oraz PN-EN ISO 15012-4.
Organizacja przestrzeni roboczej maszyny została zaprojektowana zgodnie z zasadami ergonomii i wymaganiami PN-EN ISO 14738.
Zastosowany robot współpracujący spełnia wymagania bezpieczeństwa współpracy człowieka z robotem określone w PN-EN ISO 10218-2 oraz PN-EN ISO/TS 15066.
Funkcje bezpieczeństwa układu sterowania zostały zaprojektowane zgodnie z wymaganiami PN-EN ISO 13849-1.
Spawanie jest realizowane metodami sklasyfikowanymi i oznaczonymi zgodnie z PN-EN ISO 4063.
Ergonomia obsługi maszyny - przyciski ręczne zaprojektowane zgodnie z PN-EN 894-3
Szczegóły konstrukcji
1
Oświetlenie sygnalizacyjne maszyny zostało zaprojektowane zgodnie z wymaganiami PN-EN 60204-1 oraz PN-EN ISO 13850.
2
Odciąg dymów spawalniczych został zaprojektowany zgodnie z wymaganiami PN-EN ISO 15012- 1 oraz PN-EN ISO 15012-4.
3
Organizacja przestrzeni roboczej maszyny została zaprojektowana zgodnie z zasadami ergonomii i wymaganiami PN-EN ISO 14738.
4
Zastosowany robot współpracujący spełnia wymagania bezpieczeństwa współpracy człowieka z robotem określone w PN-EN ISO 10218-2 oraz PN-EN ISO/TS 15066.
5
Funkcje bezpieczeństwa układu sterowania zostały zaprojektowane zgodnie z wymaganiami PN-EN ISO 13849-1.
6
Spawanie jest realizowane metodami sklasyfikowanymi i oznaczonymi zgodnie z PN-EN ISO 4063.
7
Ergonomia obsługi maszyny - przyciski ręczne zaprojektowane zgodnie z PN-EN 894-3
ModuWeld™ Modular Welding Cell to modułowe, elastyczne stanowisko automatycznego spawania zaprojektowane do produkcji małoseryjnej i środowisk o dużej zmienności detali. Stanowi spójną platformę technologiczną integrującą procesy MAG, MIG oraz Laser w jednej komórce roboczej.
To rozwiązanie nie powstało do „jednego wyrobu w milionach sztuk”.
Powstało do realnej produkcji, gdzie występują rodziny detali, krótkie serie, częste zmiany i presja na jakość oraz czas.
Organizacja pracy operator–robot = ciągłość procesu
Koncepcja ModuWeld™ opiera się na fizycznym rozdzieleniu strefy przygotowania detalu od strefy spawania.
Operator przygotowuje i mocuje kolejny detal w czasie, gdy robot realizuje proces spawania.
Efekt: brak przestojów między cyklami i skrócenie przezbrojeń do minimum.
To organizacyjne i techniczne rozwiązanie problemu, który w małych seriach generuje największe straty czasu.
Stół montażowy i pozycjonowanie detalu
Sercem stanowiska jest modułowy stół montażowy wyposażony w:
- zaciski pneumatyczne lub ręczne, dobierane do charakteru detali
- system bazowania dla rodzin wyrobów
- obrotnik umożliwiający obrót detalu o 360° w osi X i Y
- precyzyjne pozycjonowanie zapewniające powtarzalność ścieżek spawania
Takie rozwiązanie pozwala spawać detal w optymalnej pozycji, bez kompromisów technologicznych i bez ręcznego manipulowania elementem przez operatora.
Idealny do integracji z robotami współpracującymi
ModuWeld™ został zaprojektowany jako środowisko pracy szczególnie dobrze przystosowane do integracji z robotami współpracującymi (cobotami). Kompaktowa budowa, ergonomia załadunku oraz organizacja przestrzeni roboczej sprzyjają bezpiecznej i efektywnej współpracy człowiek–robot.
Integracja procesów MAG / MIG / Laser
Jedno stanowisko umożliwia realizację trzech technologii spawania:
ModuWeld™ staje się platformą spawalniczą dla całej rodziny produktów, a nie stanowiskiem dedykowanym do jednego detalu.
System zarządzania czasem i zużyciem mediów
Stanowisko może być wyposażone w system monitorujący i raportujący:
- zużycie energii elektrycznej
- zużycie drutu elektrodowego
- zużycie gazu osłonowego
- czas spawania i czasy cyklu
- parametry wykonanych spoin
Daje to realne dane do analizy kosztów, planowania produkcji i kontroli ekonomii spawania.
Powtarzalność jakości zgodna z normą
Proces spawania realizowany na stanowisku ModuWeld™ umożliwia wykonywanie spoin zgodnie z wymaganiami normy ISO 3834 dotyczącej jakości w spawalnictwie, zapewniając przemysłową powtarzalność niezależnie od zmienności detali i kwalifikacji operatora.
ModuWeld™ nie jest celą z robotem.
Jest elementem systemu ekonomicznego, powtarzalnego spawania w produkcji małoseryjnej, gdzie największym wyzwaniem nie jest samo spawanie — lecz czas, zmienność i organizacja pracy.

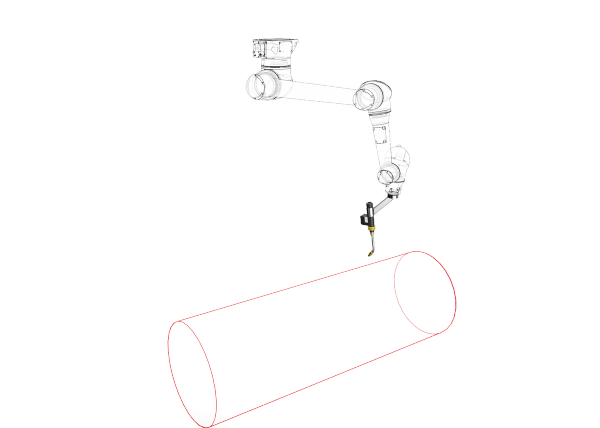

Max 600x1800mm/360 stopni

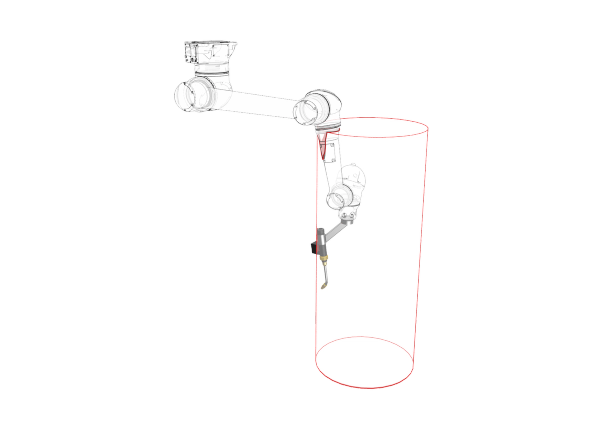

Max 600x1800/360 stopni

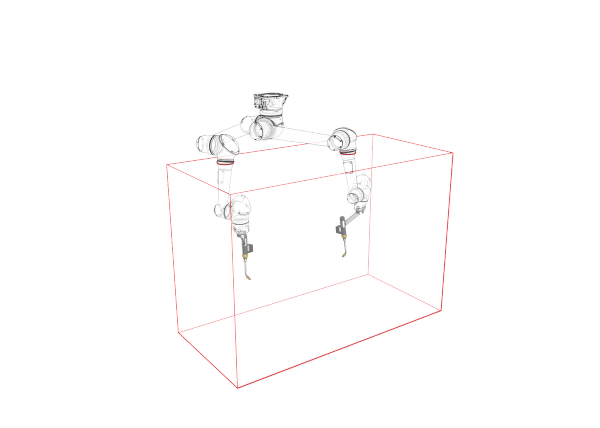

Max 1000x1000x1450mm

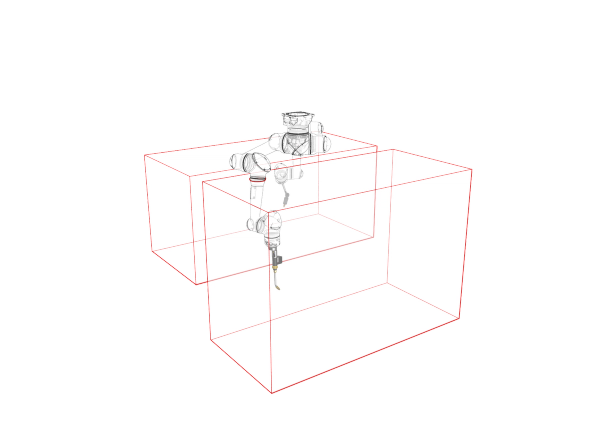

Max 1000x1000x2100mm Max 1000x1000x2100mm

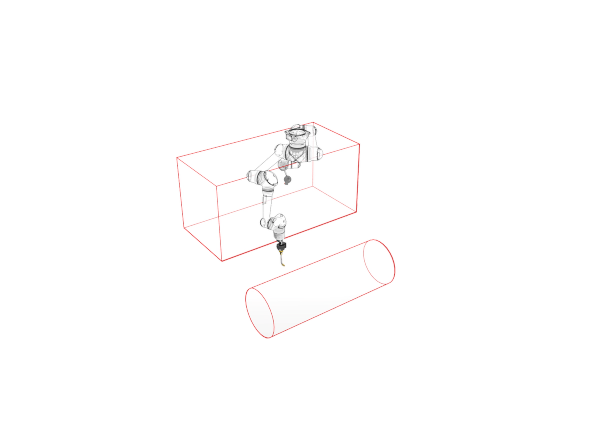

Max 1000x1000x2100mm Max 600x1800/360 stopni
Max 600x1800mm/360 stopni
Max 600x1800/360 stopni
Max 1000x1000x1450mm
Max 1000x1000x2100mm Max 1000x1000x2100mm
Max 1000x1000x2100mm Max 600x1800/360 stopni
Max 600x1800mm/360 stopni
Max 600x1800/360 stopni
Max 1000x1000x1450mm
Max 1000x1000x2100mm Max 1000x1000x2100mm
Max 1000x1000x2100mm Max 600x1800/360 stopni
Analiza
Dokładna analiza potrzeb produkcyjnych i dobór odpowiedniej konfiguracji stanowiska.
Projekt
Przygotowanie dedykowanego projektu oprzyrządowania i symulacja procesu spawania.
Produkcja
Precyzyjna produkcja komponentów z wykorzystaniem najwyższej jakości materiałów.
Instalacja
Szybki montaż i kalibracja systemu w siedzibie klienta przez nasz zespół.
Szkolenie
Kompleksowe szkolenie operatorów i technologów z obsługi i programowania.
Analiza
Dokładna analiza potrzeb produkcyjnych i dobór odpowiedniej konfiguracji stanowiska.
Projekt
Przygotowanie dedykowanego projektu oprzyrządowania i symulacja procesu spawania.
Produkcja
Precyzyjna produkcja komponentów z wykorzystaniem najwyższej jakości materiałów.
Instalacja
Szybki montaż i kalibracja systemu w siedzibie klienta przez nasz zespół.
Szkolenie
Kompleksowe szkolenie operatorów i technologów z obsługi i programowania.

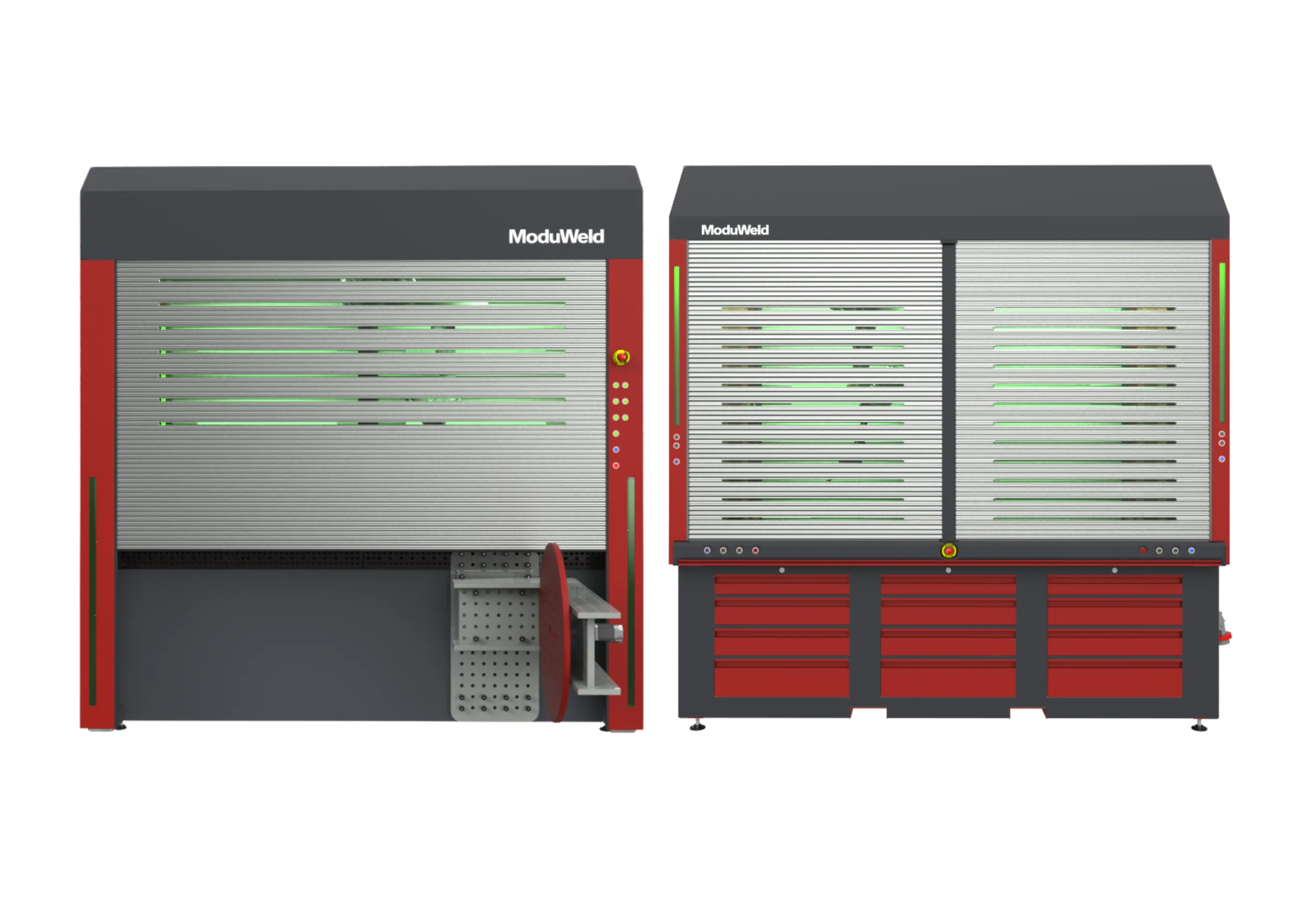

Specyfikacja techniczna ModuWeld™
Najważniejsze benefity ModuWeld™
Ciągłość pracy: operator przygotowuje detal, gdy robot spawa
Krótkie przezbrojenia przy dużej zmienności detali
Powtarzalna jakość spoin zgodna z ISO 3834
Gotowość do konfiguracji pod MAG/MIG lub Laser, zależnie od potrzeb produkcji
Obrotnik 360° w osi X i Y — spawanie w optymalnej pozycji
Monitoring zużycia: energia, drut, gas i czas spawania
Masz pytania o Zrobotyzowany system spawania 3-stanowiskowy 360°?
Nasi inżynierowie chętnie omówią Twoje potrzeby i dobiorą optymalną konfigurację stanowiska.

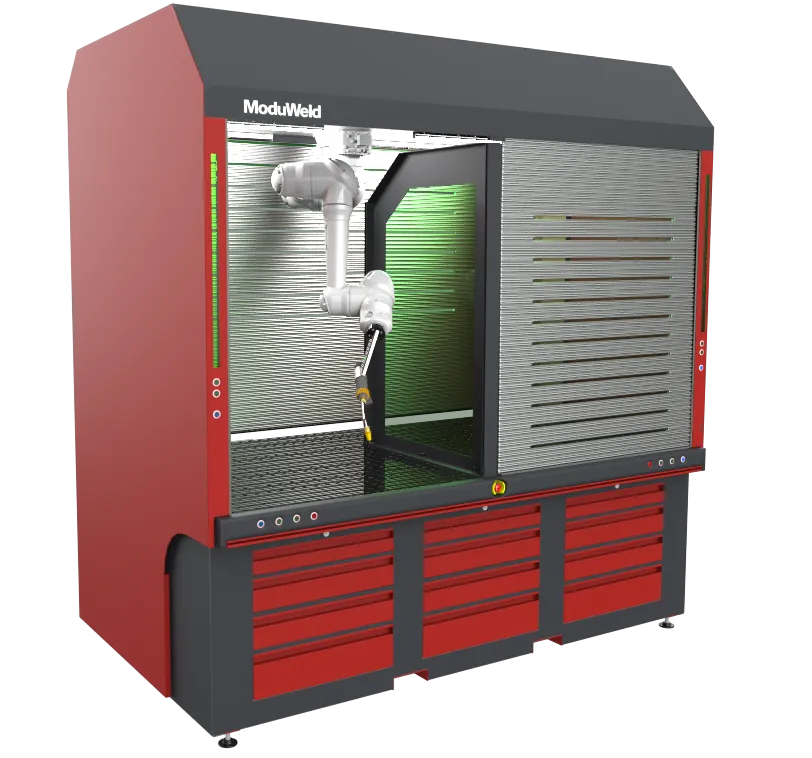

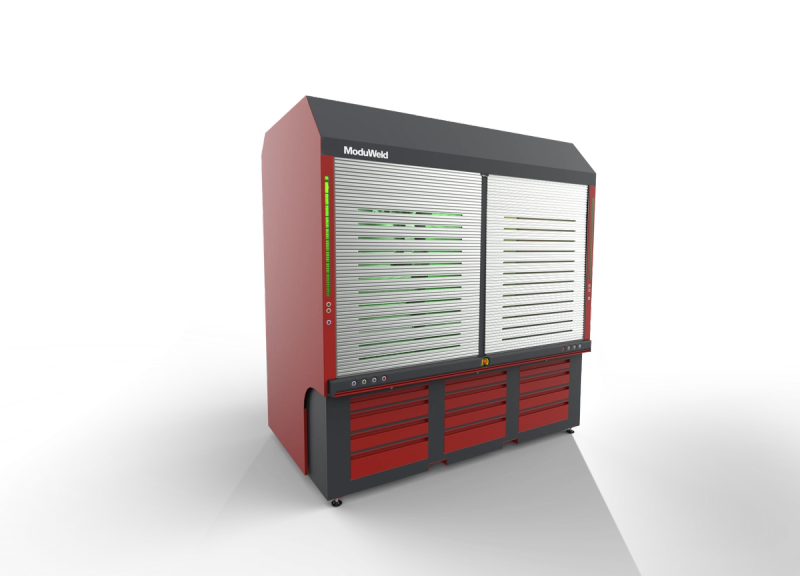

Konstrukcja ModuWeld™
ModuWeld™ oparty jest na sztywnej, stalowej ramie nośnej zaprojektowanej do pracy w warunkach przemysłowych. Konstrukcja zapewnia stabilność pozycjonowania, odporność na drgania oraz możliwość łatwej adaptacji oprzyrządowania pod różne rodziny detali.
Rama stanowi bazę dla stołu montażowego, obrotnika 360° w osi X i Y, strefy pracy robota oraz wydzielonej strefy załadunku operatora. Taki układ umożliwia równoległą pracę bez kolizji i przestojów między cyklami.
Kompaktowa zabudowa pozwala na instalację stanowiska w istniejącej hali bez reorganizacji całej przestrzeni produkcyjnej.
Wymiary zabudowy:
- Szerokość: 2500mm (zależnie od konfiguracji)
- Głębokość: 1600mm
- Wysokość: 2750mm
- Masa stanowiska: od 1300kg
- Przestrzeń robocza detalu: dobierana do aplikacji
Konstrukcja przewiduje prowadzenie instalacji gazowych, elektrycznych oraz przewodów spawalniczych wewnątrz ramy, co poprawia bezpieczeństwo, estetykę i trwałość stanowiska.
